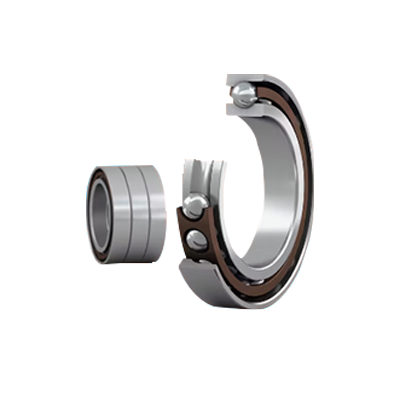

角接触球轴承简介

一、定义与结构特点

角接触球轴承是滚动轴承的一种，其滚动体为球形，外圈或内圈滚道设计成倾斜角度（接触角），使轴承能同时承受径向载荷和轴向载荷（单向或双向）。其结构特点包括：

 · 接触角：常见接触角有C 15°（如 70 系列）、AC25°（如 72 系列）、B40°（如 73 系列），接触角越大，轴向承载能力越强。

· 结构设计：单列式角接触球轴承通常带防尘盖或密封圈，双列或多列设计可增强刚度和承载能力。

安装与配置方式

1.  成对安装的常见配置： ◦背对背（DB 型）：接触线延长线背对轴承中心，刚性好，适用于承受双向载荷和倾覆力矩（如主轴前端）。 ◦ 面对面（DF 型）：接触线延长线朝向轴承中心，便于安装调整，适用于一般载荷场景。 ◦ 串联（DT 型）：接触线同向排列，用于承受单向大轴向载荷（如泵轴）。

2. 预紧技术：通过施加预紧力消除游隙，提高刚度和旋转精度，常见于精密主轴系统。

 典型行业应用

机械制造：加工中心主轴、磨床轴承； • 航空航天：发动机转子轴承、飞行器传动系统； • 汽车工业：轮毂轴承、差速器轴承； • 医疗器械：CT 扫描仪旋转轴、手术机器人关节轴承。
