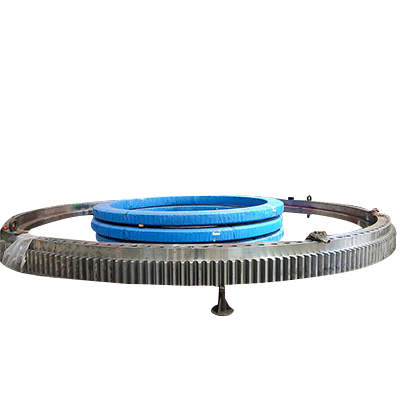

回转支承介绍

一、定义与功能

回转支承（Slewing Bearing）是一种能够承受综合载荷（轴向力、径向力、倾覆力矩）的大型轴承，主要用于实现低速回转运动（如 360° 旋转），并支撑设备的重量和工作载荷。因其外形类似齿轮或法兰盘，也被称为 “转盘轴承” 或 “回旋支承”。

二、结构特点

1.  基本组成： ◦ 内圈、外圈（或上、下滚道）、滚动体（钢球或滚子）、保持架、密封圈（防尘、防润滑脂泄漏） ◦ 部分类型集成齿轮（内齿或外齿），可通过齿轮传动实现回转驱动。

2.  典型结构类型：单排四点接触球式 钢球与滚道呈四点接触，能承受轴向、径向力和倾覆力矩，结构紧凑。 中小型工程机械、起重机  双排异径球式 上下两排钢球直径不同，承载能力强，适合大直径、重载荷场景。 港口机械、大型挖掘机  单排交叉滚子式 滚子交叉排列，接触面积大，刚性高，可承受高倾覆力矩，精度高。 精密设备、雷达、机器人关节  三排滚子式 上、中、下三排滚子分别承受轴向、径向力和倾覆力矩，承载能力极强。 大型起重机械、风电设备

三、核心性能与技术参数

1. 承载能力：  可承受数十吨至数百吨的轴向力、径向力及倾覆力矩，具体取决于结构尺寸和设计。

2. 转速范围： 低速运转（通常≤10 转 / 分钟），适用于需要稳定支撑和缓慢回转的设备。

3. 精度与游隙： 高精度类型（如交叉滚子式）游隙小，适合对回转精度要求高的场景（如雷达天线）。

4. 材料与热处理： 滚道和滚动体常用高碳铬轴承钢（如 GCr15）或合金结构钢（如 42CrMo），表面淬火提高硬度和耐磨性。

四、应用领域

• 工程机械：挖掘机、起重机、摊铺机、压路机的回转平台。

• 能源设备：风力发电机的机舱回转、太阳能跟踪系统。

• 冶金与矿山：高炉布料器、矿用挖掘机、翻车机。

• 航空航天：雷达天线、卫星跟踪设备、导弹发射平台。

• 港口与海洋工程：港口起重机、海上钻井平台、船舶甲板机械。
